根據(jù)黑色覆蓋膜的性能要求， 需合理地協(xié)調(diào)黑度與絕緣性的矛盾。一般認(rèn)為，炭黑的導(dǎo)電性可用導(dǎo)電能帶、隧道效應(yīng)來(lái)解釋?zhuān)谔亢谔畛渚酆衔锂?dāng)中，電傳導(dǎo)是沿著相接觸的粒子或被分離成很小的間隙進(jìn)行。內(nèi)部聚集平均距離受很多參數(shù)影響，包括濃度、結(jié)構(gòu)、聚集體的大小和形態(tài)、尺寸分布、混合效果、溫度等。Dana Pantea等口]通過(guò)表面光譜(ESCA~SIMS)和拉曼光譜分析研究了炭黑表面結(jié)構(gòu)與其導(dǎo)電性的關(guān)系，結(jié)果表明炭黑的導(dǎo)電率隨著表面含氧基團(tuán)和含硫基團(tuán)的減少而增加。由于熱裂法和槽法生產(chǎn)的炭黑的結(jié)構(gòu)性較差，且槽法炭黑表面還帶有大量含氧活性基團(tuán)，因此這兩種炭黑的導(dǎo)電性都比較差，適合用于制備黑色膠液。在試用了多種炭黑后，確定并用兩種炭黑，一種高黑度的色素炭黑A，一種高絕緣性的色素炭黑B，在保證黑度的前提下，盡可能提高其絕緣性能。

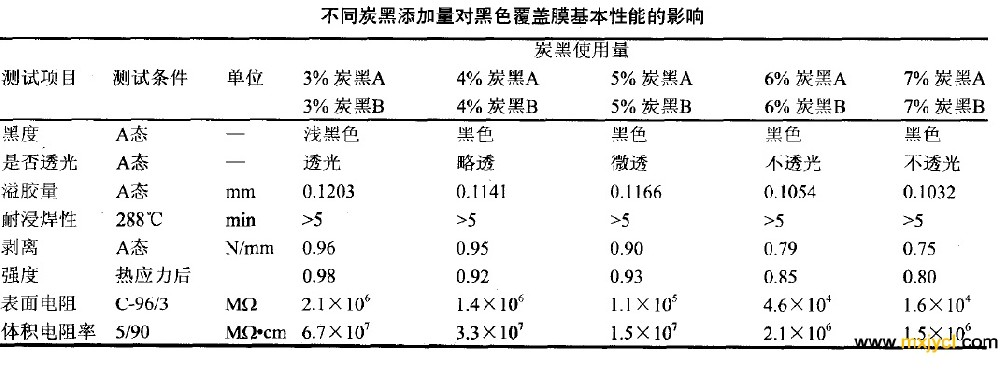

將兩種炭黑以1：1的使用量添加，分析不同添加量對(duì)黑色覆蓋膜基本性能的影響，結(jié)果見(jiàn)上圖。圖表的結(jié)果表明，隨著炭黑用量的增加，黑色覆蓋膜的剝離強(qiáng)度、表面電阻和體積電阻率均有不同程度的下降，尤其是表面電阻下降比較明顯；此外在實(shí)驗(yàn)過(guò)程亦發(fā)現(xiàn)，炭黑用量越大，離型紙?jiān)诫y以附著于膠層，此現(xiàn)象對(duì)FPC制程中沖孔、鉆孔等都會(huì)產(chǎn)生一定的影響。綜合考量，認(rèn)為炭黑用量宜在10％左右。
